车牌识别系统的基本工作原理及流程

发布日期：2019-02-23 作者：点击：

哈尔滨车牌识别就是依次实现汽车图像的车牌定位、车牌字符分割、车牌字符识别算法的过程。车牌定位就是把车牌图像从含有汽车和背景的图像中提取出来，其输入的是原始的汽车图像，输出是车牌图像。

车牌的字符分割就是通过对车牌图像的预处理、几何校正等把字符从车牌图像中分割出来，分成一个个独立的字符，其输入是车牌定位后得到的车牌图像，输出是经过预处理、几何校正等后得到的一组单个的字符图像，并得到各个字符的点阵数据。字符识别是依次从单个字符点阵数据中提取字符特征数据，并给出识别结果。

哈尔滨车牌识别系统采用高度模块化的设计，将车牌识别过程的各个环节各自作为一个独立的模块。

① 车辆检测跟踪模块

车辆检测跟踪模块主要对视频流进行分析，判断其中车辆的位置，对图像中的车辆进行跟踪，并在车辆位置最佳时刻，记录该车辆的特写图片，由于加入了跟踪模块，系统能够很好地克服各种外界的干扰，使得到更加合理的识别结果，可以检测无牌车辆并输出结果。

② 车牌定位模块

车牌定位模块是一个十分重要的环节，是后续环节的基础，其准确性对整体系统性能的影响巨大。车牌系统完全摒弃了以往的算法思路，实现了一种完全基于学习的多种特征融合的车牌定位新算法，适用于各种复杂的背景环境和不同的摄像角度。

③ 车牌矫正及精定位模块

由于受拍摄条件的限制，图像中的车牌总不可避免存在一定的倾斜，需要一个矫正和精定位环节来进一步提高车牌图像的质量，为切分和识别模块做准备。使用精心设计的快速图像处理滤波器，不仅计算快速，而且利用的是车牌的整体信息，避免了局部噪声带来的影响。使用该算法的另一个优点就是通过对多个中间结果的分析还可以对车牌进行精定位，进一步减少非车牌区域的影响。

④ 车牌切分模块

车牌系统的车牌切分模块利用了车牌文字的灰度、颜色、边缘分布等各种特征，能较好地抑制车牌周围其他噪声的影响，并能容忍一定倾斜角度的车牌。这一算法有利于类似移动式稽查这种车牌图像噪声较大的应用。

⑤ 车牌识别模块

在车牌识别系统中，通常采用多种识别模型相结合的方法来进行车牌识别，构建一种层次化的字符识别流程，可有效地提高字符识别的正确率。另一方面，在字符识别之前，使用计算机智能算法对字符图像进行前期处理，不仅可尽可能保留图像信息，而且可提高图像质量，提高相似字符的可区分性，保证字符识别的可靠性。

⑥ 车牌识别结果决策模块

识别结果决策模块，具体地说，决策模块利用一个车牌经过视野的过程留下的历史记录，对识别结果进行智能化的决策。其通过计算观测帧数、识别结果稳定性、轨迹稳定性、速度稳定性、平均可信度和相似度等度量值得到该车牌的综合可信度评价，从而决定是继续跟踪该车牌，还是输出识别结果，或是拒绝该结果。这种方法综合利用了所有帧的信息，减少了以往基于单幅图像的识别算法所带来的偶然性错误，大大提高了系统的识别率和识别结果的正确性和可靠性。

⑦ 车牌跟踪模块

车牌跟踪模块记录下车辆行驶过程中每一帧中该车车牌的位置以及外观、识别结果、可信度等各种历史信息。由于车牌跟踪模块采用了具有一定容错能力的运动模型和更新模型，使得那些被短时间遮挡或瞬间模糊的车牌仍能被正确地跟踪和预测，最终只输出一个识别结果。

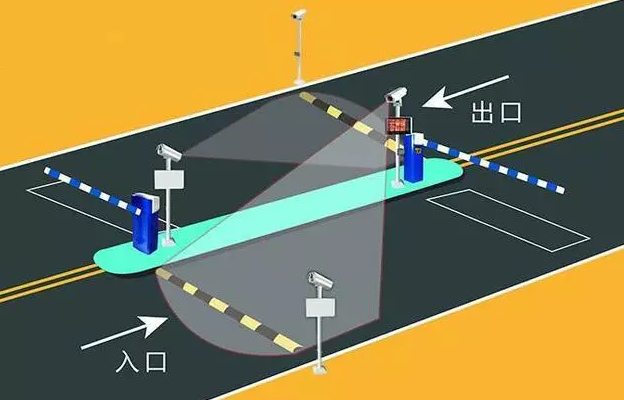

哈尔滨车牌识别系统

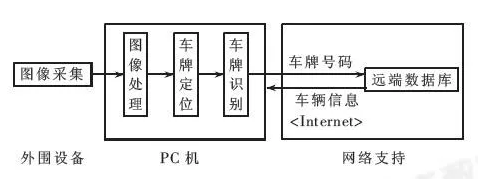

哈尔滨车牌识别系统原理图

　　车牌识别云台摄像机通过光抑制屏蔽，电子快门调节，宽动态功能等来实现抓拍车牌：

　　强光屏蔽：在低照度彩色摄像机的基础上，通过软件的功能，把图像中最亮的部分遮挡。在交通监控中，一般可将大灯的强光遮挡，从而将车牌较清晰的抓拍下来。但是这款摄像机最大的缺点就是软件分辨不清，对于图像最亮部分界定不清，有可能将车牌号码也遮挡，同时无法处理高速运动物体的抓拍。目前国产摄像机在强光屏蔽方面做的比较多，效果各方反映不一。
