车牌号的识别原理

哈尔滨车牌识别技术是一项利用车辆的动态视频或静态图像进行车牌号码、车牌颜色自动识别的模式识别技术。其硬件基础一般包括触发设备（监测车辆是否进入视野）、摄像设备、照明设备、图像采集设备、识别车牌号码的处理机（如计算机）等，其软件核心包括车牌定位算法、车牌字符分割算法和光学字符识别算法等。某些车牌识别系统还具有通过视频图像判断车辆驶入视野的功能称之为视频车辆检测。一个完整的车牌识别系统应包括车辆检测、图像采集、车牌识别等几部分(如图1所示)。当车辆检测部分检测到车辆到达时触发图像采集单元，采集当前的视频图像。车牌识别单元对图像进行处理，定位出车牌位置，再将车牌中的字符分割出来进行识别，然后组成车牌号码输出。

1.车辆检测

车辆检测可以采用埋地线圈检测、红外检测、雷达检测、视频检测等多种方式。采用视频检测可以避免破坏路面、不必附加外部检测设备、不需矫正触发位置、节省开支，而且更适合移动式、便携式应用的要求。

具备视频车辆检测功能的车牌识别系统，首先对视频信号中的一帧（场）的信号进行图像采集，数字化，得到对应的数字图像；然后对其进行分析，判断其中是否有车辆；若认为有车辆通行，则进入到下一步进行车牌识别；否则继续采集视频信号，进行处理。

系统进行视频车辆检测，需要具备很高的处理速度并采用优秀的算法，在基本不丢帧的情况下实现图像采集、处理。若处理速度慢，则导致丢帧，使系统无法正确检测到行驶速度较快的车辆，同时也难以保证在有利于识别的位置开始识别处理，影响系统识别率。因此，将视频车辆检测与车牌自动识别相结合具备一定的技术难度。

2.车牌号码、颜色识别

为了进行车牌识别，需要以下几个基本的步骤：

• 车牌定位，定位图片中的车牌位置；

• 车牌字符分割，把车牌中的字符分割出来；

• 车牌字符识别，把分割好的字符进行识别，最终组成车牌号码。

车牌识别过程中，车牌颜色的识别依据算法不同，可能在上述不同步骤实现，通常与车牌识别互相配合、互相验证。

(1）车牌定位

自然环境下，汽车图像背景复杂、光照不均匀，如何在自然背景中准确地确定车牌区域是整个识别过程的关键。首先对采集到的视频图像进行大范围相关搜索，找到符合汽车车牌特征的若干区域作为候选区，然后对这些侯选区域做进一步分析、评判，最后选定一个最佳的区域作为车牌区域，并将其从图象中分割出来。

（2）车牌字符分割

完成车牌区域的定位后，再将车牌区域分割成单个字符，然后进行识别。字符分割一般采用垂直投影法。由于字符在垂直方向上的投影必然在字符间或字符内的间隙处取得局部最小值的附近，并且这个位置应满足车牌的字符书写格式、字符、尺寸限制和一些其他条件。利用垂直投影法对复杂环境下的汽车图像中的字符分割有较好的效果。

（3）车牌字符识别

字符识别方法目前主要有基于模板匹配算法和基于人工神经网络算法。基于模板匹配算法首先将分割后的字符二值化,并将其尺寸大小缩放为字符数据库中模板的大小，然后与所有的模板进行匹配，最后选最佳匹配作为结果。基于人工神经元网络的算法有两种：一种是先对待识别字符进行特征提取，然后用所获得特征来训练神经网络分配器；另一种方法是直接把待处理图像输入网络，由网络自动实现特征提取直至识别出结果。

实际应用中，车牌识别系统的识别率与车牌质量和拍摄质量密切相关。车牌质量会受到各种因素的影响，如生锈、污损、油漆剥落、字体褪色、车牌被遮挡、车牌倾斜、高亮反光、多车牌、假车牌等等；实际拍摄过程也会受到环境亮度、拍摄亮度、车辆速度等等因素的影响。这些影响因素不同程度上降低了车牌识别的识别率，也正是车牌识别系统的困难和挑战所在。为了提高识别率，除了不断的完善识别算法，还应该想办法克服各种光照条件，使采集到的图像最利于识别。

哈尔滨车牌识别技术是指能够检测到受监控路面的车辆并自动提取车辆车牌信息（含汉字字符、英文字母、阿拉伯数字及号牌颜色）进行处理的技术。

随着社会经济的发展、汽车数量急剧增加，对交通控制、安全管理、收费管理的要求也日益提高，运用电子信息技术实现安全、高效的智能交通成为交通管理的主要发展方向。车牌号码是车辆的唯一“身份”标识，车牌自动识别技术可以在汽车不作任何改动的情况下实现汽车“身份”的自动登记及验证，这项技术已经应用于公路收费、停车管理、交通诱导、交通执法、公路稽查、车辆调度、车辆检测等各种场合。以下列举了几种应用方式：

——监测报警

对于纳入“黑名单”的车辆，例如：被通缉或挂失的车辆、欠交费车辆、未年检车辆、肇事逃逸及违章车辆等，只需将其车牌号码输入到应用系统中，车牌识别设备安装于指定的路口、卡口或由执法人员随时携带按需要放置，系统将识读所有通过车辆的车牌号码并与系统中的“黑名单”比对，一旦发现指定车辆立刻发出报警信息。系统可以全天不间断工作、不会疲劳、错误率极低；可以适应高速行驶的车辆；可以在车辆行使过程中完成任务不影响正常交通；整个监视过程中司机也不会觉察、保密性高。应用这种系统将极大地提高执法效率。

——超速违章处罚

车牌识别技术结合测速设备可以用于车辆超速违章处罚，一般用于高速公路。具体应用是：在路上设置测速监测点，抓拍超速的车辆并识别车牌号码，将违章车辆的车牌号码及图片发往各出口；在各出口设置处罚点，用车牌识别设备识别通过车辆并将号码与已经收到的超速车辆的号码比对，一旦号码相同即启动警示设备通知执法人员处理。与传统的超速监测方式相比，这种应用可以节省警力，降低执法人员的工作强度，而且安全、高效、隐蔽，司机需时刻提醒自己不能超速，极大地减少了因超速引发的事故。

——车辆出入管理

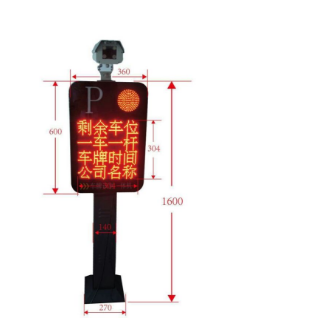

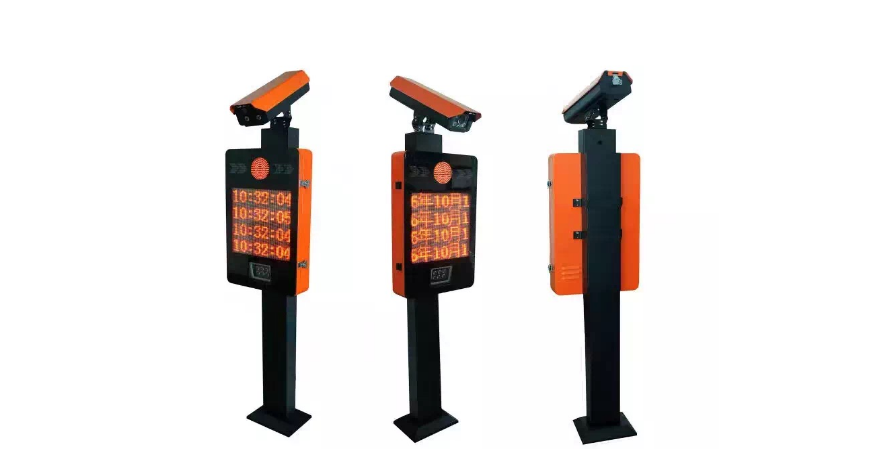

将车牌识别设备安装于出入口，记录车辆的车牌号码、出入时间，并与自动门、栏杆机的控制设备结合，实现车辆的自动管理。应用于停车场可以实现自动计时收费，也可以自动计算可用车位数量并给出提示，实现停车收费自动管理节省人力、提高效率。应用于智能小区可以自动判别驶入车辆是否属于本小区，对非内部车辆实现自动计时收费。在一些单位这种应用还可以同车辆调度系统相结合，自动地、客观地记录本单位车辆的出车情况。

——自动放行

将指定的车牌信息输入系统，系统自动地识读经过车辆的车牌并查询内部数据库。对于需要自动放行的车辆系统驱动电子门或栏杆机让其通过，对于其它车辆系统会给出警示，由值勤人员处理。可用于特殊单位（如军事管理区、保密单位、重点保护单位等）、路桥收费卡口、高级住宅区等。

——高速公路收费管理

在高速路的各个出入口安装车牌识别设备，车辆驶入时识别车辆车牌将入口资料存入收费系统，车辆到达出口时再次识别其车牌并根据车牌信息调用入口资料，结合出入口资料实现收费管理。这种应用可以实现自动计费并可防止作弊，避免了应收款的流失。

目前，高速公路已开始实施联网收费，随着联网范围的扩大，不同车型的收费差额也越来越高，司机利用现有收费系统的漏洞通过中途换卡进行逃费的问题将越来越突出，利用车牌识别技术是解决此类问题的根本方法。

——计算车辆旅行时间

在交通管理系统中可以将车辆在某条道路的平均旅行时间作为判断该道路拥堵状况的一个参数。安装车牌识别设备于道路的起止点，识读所有通过车辆并将车牌号码传回交通指挥中心，指挥中心的管理系统根据这些结果就可计算出车辆平均旅行时间。

——车牌号码自动登记

交通监管部门每天都要处理大量的违章车辆图片，一般由人工辨识车牌号码再输入管理系统，这种方式工作量大、容易疲劳误判。采用自动识别可以减少工作强度能够大幅度提高处理速度和效率。这种功能可用于电子警察系统、道路监控系统等。
