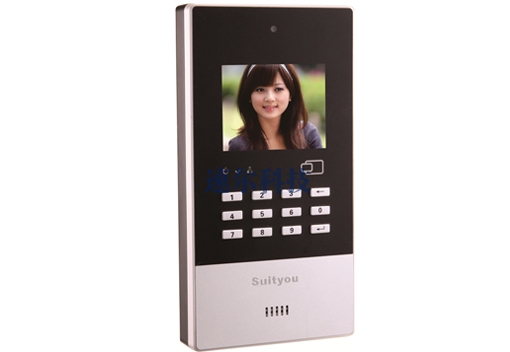

考勤机QSSE-8866

1. 产品简介

1.1 产品简介

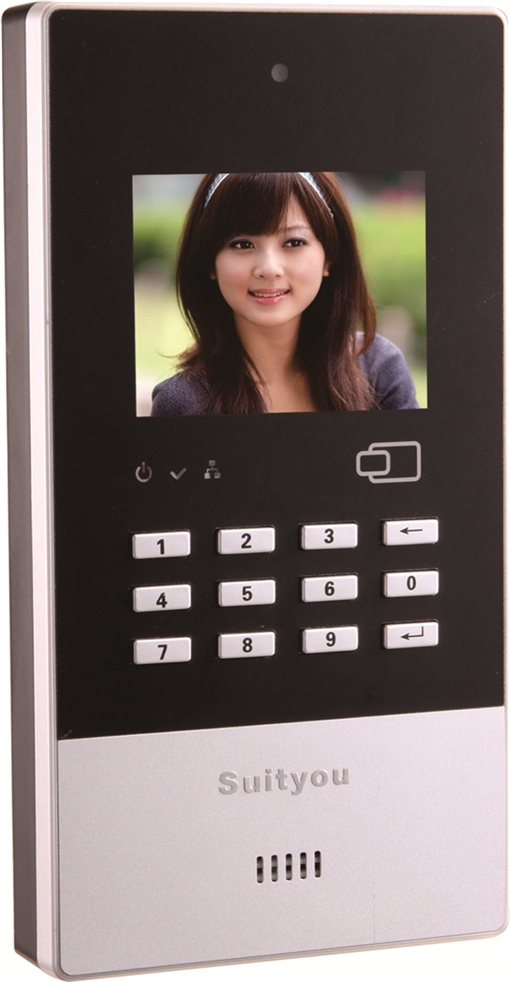

拍照考勤机是本司自主研发的一款多功能考勤机，同时具有考勤和视频监控两个模式，并能实现两个模式在指定时间下的自动切换，相当于让用户花一台机器的钱买到考勤机和视频监控器（DVS）两台机器。

拍照考勤机使用简易、外观精美，提供视频、音频的输入以及云台的控制（标准机无此功能，须订做），接上网线就可以实现全球在线实时监视、录像以及画面控制等功能，同时具有拍照考勤的功能，可以实现刷卡同时进行记录照片储存以验证考勤刷卡人员，有效杜绝代刷卡的现象。该产品具备电信级的稳定性，可长时间运行。

1.2 功能简介

u 专业外观设计，制作精美，安装方便；

u 大屏幕彩色液晶显示：3.5英寸TFT高清晰图形界面，6万5千色高彩，分辨率为320×240；

u 独有的考勤拍照功能：内置30万像素高清彩色摄像头，考勤瞬间直接完成拍照，无需上传、轻松显示，有效防止替代考勤；

u 工作模式：侦测考勤模式、快速考勤模式和摄像（监控）模式；

u 通讯接口：配备标准的局域网（LAN）通讯接口和U盘接口，客户可灵活选择使用；

u 标准TCP/IP协议：基于稳定的Linux系统的TCP/IP设计，可跨网段、跨网关；

u U盘接口：采用U盘下载考勤数据、上传公司员工信息等；

u 记录格式：灵活配置考勤记录的格式；

u 记录查询：用户可直接在考勤机客户端软件中查看考勤记录；

u 实时传送：支持考勤数据实时传送，利用稳定的网络平台，大大提高了考勤数据的可靠性；

u 生日提醒功能：员工在考勤软件登记的生日当天刷卡后有声音播放“生日快乐”；

u 存储容量：32M电子硬盘,内置2G的 SD卡，可储存刷卡图片20万张；

u 定时响铃：用户可以设定响铃时间段，共可设置35个；

u 考勤与摄像（监控）模式自动切换：共可设置4对切换时段，也就是说一天24小时最多可被划分为8个时段，4个时段工作在考勤模式下，4个时段工作在摄像（监控）模式下，系统在LCD上会显示此时正工作在什么模式下，显示“考勤”则表示工作在考勤机模式，显示“摄像”则表示工作在监控模式；

u 按键设置：通过按键修改日期、时间，以及设置IP地址和机器密码；

u 显示个人留言：刷卡后可看到自己的姓名、部门、卡号和拍照照片，还可看到个人留言；

u 显示公共留言：公司可设置公共留言，在主屏画面上显示；

u 外接摄像头：客户可根据实际需求外接一个适合的摄像头来考勤和摄像；

u 音频输入、输出：1路音频输入和1路音频输出，可外接音箱；

u 云台控制：外接摄像头可做带云台控制的功能（标准机无此功能，须订做）；

u 门禁输出：继电器信号输出功能（标准机无此功能，须订做）；

u 外接韦根读头：可外接韦根/26读头（标准机无此功能，须订做）。

1.3 技术规格

u 电源： 12VDC-2A

u 显示屏：3.5寸6万5千色高清TFT屏

u 摄像头：30万像素高清摄像头

u 个人留言；显示时间3S

u 照片容量：20万张

u 动态视频触发速度：<0.5秒

u 刷卡识别速度：<1秒

u 定时响铃：35个

u 传输方式：TCP/IP、U盘

u 温度：0－70摄氏度

u 湿度：20％－80％

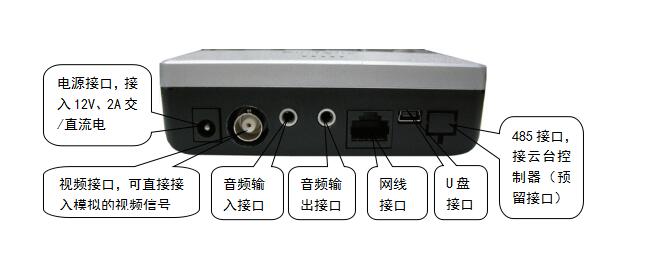

1.4 接口说明

2. 产品安装

2.1 安装注意事项

请仔细阅读并了解所有的安全指示后再安装。

u 拍照考勤机要求安装在室内，如果长时间暴露在日光或其它强烈光照射的地方，会使外壳加速老化而缩短使用寿命，而且不利于考勤拍照。

u 保证周围环境干燥通风，不要安装在潮湿的地方。请将本机安放在安全的地方，如果跌落，容易造成损坏。

u 请使用符合要求的输入电源。不要将电缆和网线安置在易被人触碰的地方，以免发生拌倒。

u 清洁本机时。请先断电。不可使用化学品及气雾剂清洗，只可以用干湿布擦拭。

u 如果发生以下情况，请将本机送交合格的维修人员维修：

①当电源线或插头破损时

②当有液体渗入时

③跌落损坏时

④根据操作指示进行设置，调试后仍不能正常工作时

⑤在运行中突然出现不正常状态时

2.2 产品安装

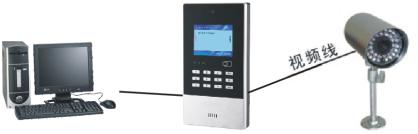

该拍照考勤机还可以外接一个摄像头，还提供一个云台控制接口，专门作为视频监控器使用；还可以有一路的音频输入和输出。如果要安装摄像头，则安装摄像头后接上视频线，挂好机器（安装高度要根据公司人员身高具体调整），然后再插上网线（具体网络连接见2.3）和电源线给机器上电。上电后系统就运行起来了。

注：①有外接摄像头的视频线距离要求：一般室内使用75-3：传输距离控制在150米内（不超过200米），75-5：传输距离在300米内（不超过400米）；室外一般用75-5或者75-7的，传输距离控制在300米内。距离如果太远，可能导致信号衰减厉害，长时间使用后，信号受干扰严重。

②有外接摄像头的，应确保摄像头上电正常工作。

2.3 产品连接方式

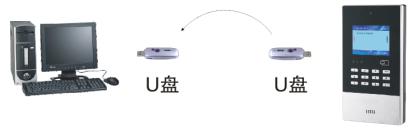

⑴用U盘直接插到U盘接口

因为考勤机上的U盘接口是迷你口的，所以需要加一条USB与迷你USB转接线。

⑵用交叉网线直接连接到PC机

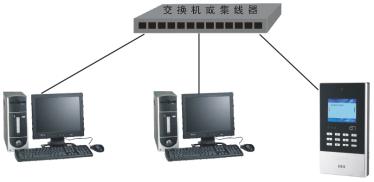

⑶通过HUB/Switch连接局域网

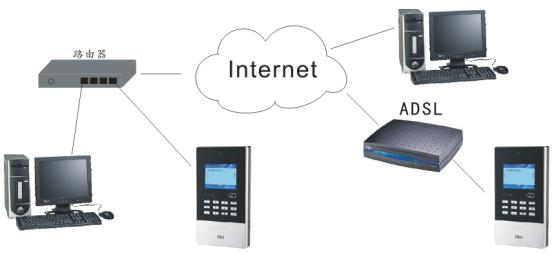

⑷通过HUB/Switch/路由器连接广域网（作视频监控器时才能跨网段）

3. 硬件设置及操作

拍照考勤机启动完成后，在侦测考勤模式和摄像模式下，LCD屏显示为主屏画面，显示系统当前日期、时间、模式及公共留言，如下图：

如果是快速考勤模式，则显示视频画面、系统当前日期及时间，如下图示：

3.1 IP地址设置

在主屏画面下按键输入“0”后显示密码输入状态，如下图：

  然后直接按数字键输入机器密码（初始密码为1234），再按“   ”键，如果密码错误，出现“ERROR”的提示后返回到主屏画面；如果密码正确则显示如下图：

（备注：上图中第4项是指软件的版本号）

按键输入“1”则显示当前系统的IP地址，如下图：

   DHCP设置成0，则可进行IP 、掩码、网关等设置，按“   ”键选择要修改的IP地址行，并按“←”键删除要修改的数字位，然后按数字键输入新的IP地址，再按“   ”键进行下一项的设置，最后一项设置完成后按“   ”键确认后退出。如果DHCP设置成1，按回车后，系统的IP地址要在所在网络的路由器上才能查看得到。然后可以重新按0进入查看刚才的设置是否正确。

3.2 机器密码设置

在主屏画面下按键输入“0”后显示密码输入状态，然后直接按数字键输入机器密码，按“   ”键后再按键输入“2”则显示机器密码修改界面，如下图：

直接输入机器旧密码，然后按“   ”键跳到下一行，输入新密码（密码可设置为1～6位）再按“   ”键又跳到下一行，重新再输入一次新密码，最后按“   ”键确认退出。如果出现“OLD PASSWORD ERROR”的提示，则表示旧密码输入错误；如果出现“CONFIRM ERROR”的提示，则表示“新密码”和“确认新密码”不一致；如果输入正确则5秒后新密码生效。

3.3 机器日期、时间设置

在主屏画面下按键输入“0”后显示密码输入状态，然后直接按数字键输入机器密码，按“   ”键后再按键输入“3”则显示机器日期、时间修改界面，如下图：

然后直接按键分别输入：年月日时分秒（同上面时间格式：20100305123127，表示：2010年03月05日12时31分27秒），并按“   ”键确认退出。

3.4 机器初始化

在主屏画面下按键输入“0”后显示密码输入状态，然后直接按数字键输入机器密码，按“   ”键后再按键输入8个“6”，机器进行初始化，恢复到出厂默认设置（刷卡数据也清空），请慎用。注意：机器初始化过程可能需要2分钟，此时不能操作机器。

3.5 考勤刷卡

在侦测考勤模式下，当考勤机侦测到有人过来时，LCD从主屏画面切换到视频，人员可以看到自己的影像，考勤机进行“请刷卡”的语音提示，这时对好影像并用自己的卡在刷卡区刷一下，可以看到黄色指示灯亮一下，接着可以听到拍照声和看到自己的姓名、部门、卡号、所拍照片及个人留言。员工的考勤记录、影像就被保存到考勤机的SD卡。

在快速考勤模式下，LCD屏上将一直显示在视频状态，用户只要对好影像，然后刷下卡，可看到自己的姓名、部门、卡号、所拍照片及个人留言，即成功考勤。此种模式快速、简单，适合使用人员比较多的场合。

4. 考勤客户端软件设置

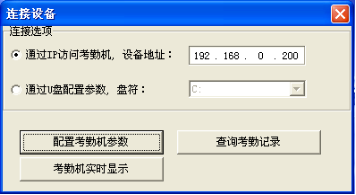

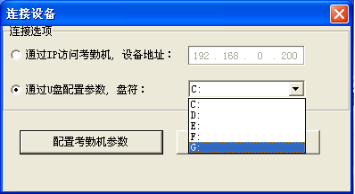

在PC机上运行客户端程序KQCamSet.exe，出来下面对话框：

通过网线联网，则选择“通过IP访问考勤机”并输入拍照考勤机的IP地址（默认IP是：192.168.0.200）；

通过U盘，则选择“通过U盘配置参数”并选择相应的盘符，然后点“配置考勤机参数”登录到拍照考勤机客户端软件参数设置界面。

注意：①U盘机应用方便，但是只能用简单的拍照考勤功能，无法使用实时监测功能。U盘建议采用2G或以上容量，保证1次性能把数据下载完成，避免造成不必要的数据丢失。

②U盘插到考勤机上要先输入机器密码，然后根据需要选择相应的菜单项（相应的数字按键），考勤机自动运行，完成后显示OK（未显示OK前不能动U盘，否则将导致操作失败），如果还要接着操作必须重新拔插U盘再进行操作。

4.1 参数设置

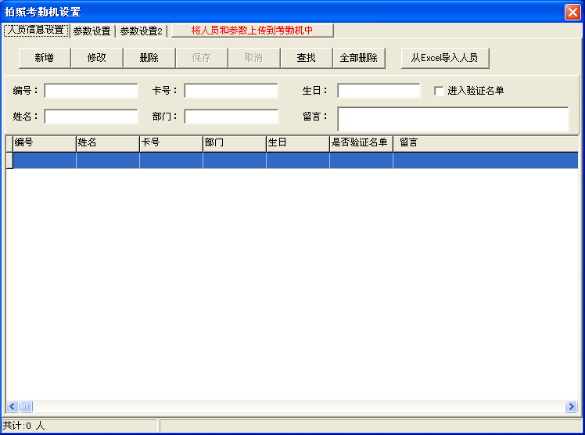

4.1.1人员信息设置

在“人员信息设置”下，可以新增、修改、删除、保存、查找、从Excel导入人员信息等。

⑴编号：公司的员工编号。

⑵姓名：员工姓名（4个字以内）。

⑶卡号：卡号输入，可根据客户的需求输入相应的卡号，并在“参数设置”的“卡号位数”中选择相应的卡号位数。包括有：

6位卡号：以ID卡0002234767 034，26543为例，取最后26543，前面补0变成026543；

    8位卡号：以ID卡0002234767 034，26543为例，取034，26543，变成03426543；

    10位卡号：以ID卡0002234767 034，26543为例，取前10位即0002234767；

    前10后6位：以ID卡0002234767 034，26543为例，取前10位中的后6位即234767；

    前10后8位：以ID卡0002234767 034，26543为例，取前10位中的后8位即02234767。

⑷部门：员工所在部门（4个字以内）。

⑸生日：员工生日登记，格式为XXXX-MM-DD，如1990-03-16。

⑹要进入验证名单：设置是否要进入验证名单中，不选默认为不进入。

⑺留言：灵活设定个人留言（40个字以内）。员工刷卡后，在看到自己的姓名、部门、卡号和拍照照片的同时还可看到个人留言。

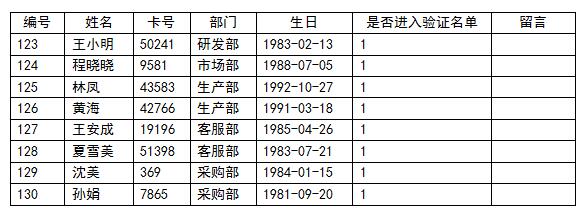

⑻从EXCEL表导入人员信息：必须在EXCEL表中按如下格式进行人员信息排列后方可导入

分别是人员编号、姓名、卡号、部门、生日、是否进入验证名单（要则输入“1“）以及留言。

注意：⑴表格中的“生日“部分输入时一定要用文本格式，否则导入时会导不进日期；

⑵参数设置时考勤机端不要进行任何操作，否则容易引起进程冲突，导致考勤机不能正常使用；⑶所有的参数设置完成后，点下“将人员和参数上传到考勤机中“，上传完毕后自动关掉参数设置窗口，机器自动重启后新的设置才能生效。

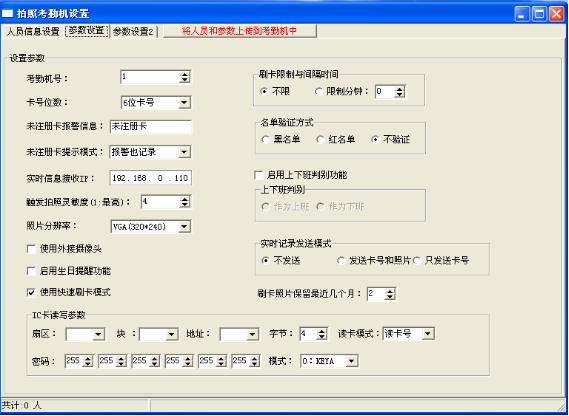

4.1.2 参数设置

⑴考勤机号：考勤机机号设置。

⑵卡号位数：与“人员信息设置”中的卡号输入位数相对应。

⑶未注册卡报警信息：用于设置未上传卡号、姓名信息的卡刷卡时的提示，最多6个汉字。

⑷未注册卡提示模式：对未注册卡刷卡后的处理，共有4种模式。其分为：

①提示也记录：机器发出报警音，同时记录刷卡数据。

②不提示也记录：机器不发出报警音，但是记录刷卡数据。

③提示没记录：机器发出报警音，但是不记录刷卡数据。

④不提示不记录：机器不发出报警音，同时也不记录刷卡数据。

⑸实时信息接收IP：本拍照考勤机具备实时传输图片功能，需要添加实时信息接收电脑的IP，还要在“实时发送记录模式”中选择发送，然后就可在“实时记录”界面中实时看到每个员工刷卡时传送上来的刷卡照片。

⑹触发拍照灵敏度：根据摄像头及具体应用环境选择相应的灵敏度。值设置越小，灵敏度越高。

⑺视频分辨率：根据输入视频源而定，有三个类型：NTSC、PAL和VGA。如果有外接摄像头，根据摄像头具体类型选择是NTSC或PAL；如果使用内置摄像头，则必须选择VGA类型。标准的是VGA（320*240）分辨率。因为LCD屏是320*240的分辨率，所以建议采用中等分辨率，如果选择小的会导致照片颜色失真；选择大的则是图片占用空间较大，存储的数量也会相应的减少。

⑻使用外接摄像头：拍照考勤机可外接一个摄像头，使控制角度更灵活。在物理上接了摄像头后，必须在选项“是否有外接摄像头”处打勾并选择相应的视频分辨率才能使用。

⑼启用生日提醒功能：启用后，员工在考勤软件登记的生日当天刷卡后有个人留言显示“生日快乐”和播放生日祝福歌。

⑽使用快速刷卡模式：在该模式下，LCD屏一直显示在视频状态，用户只要对好影像，然后刷下卡即可。不选用该考勤模式则机器工作在侦测考勤模式。

⑾刷卡限制与间隔时间：设置相同一张卡连续两次或多次刷卡间隔时间。

⑿名单验证方式：我公司考勤机刷卡验证方式有三种，分别为：

红名单：“要进入验证名单”的卡才能正常刷卡，不进入验证的卡不能正常刷卡并提示“不在红名单中”；

黑名单：“要进入验证名单”的卡不能正常刷卡并提示“在黑名单中”，不进入验证的卡则可正常刷卡；

不验证：所有卡都可正常刷卡。

⒀启用上下班判别功能：可把考勤机分为上班考勤和下班考勤。

⒁实时记录发送模式：如果选择发送，可在“实时记录”界面实时看到刷卡的数据（实时信息接收IP一定要设置正确）。

⒂刷卡照片保留最近几个月：设置刷卡照片在考勤机里面的的保留时间，过期的照片在机器重新上电的时候将自动检测并删除。

⒃IC卡读写参数：根据要读写的IC卡卡号选择相应的设置参数。

一卡通卡号：  扇区12  地址05  字节4   读卡模式（读卡号） 其它为0

FF：          扇区15  地址00  字节4   读卡模式（读卡号） 密码255   其它为0

系列号(SN)：  扇区0   地址00  字节4   读卡模式（读系列号） 其它为0

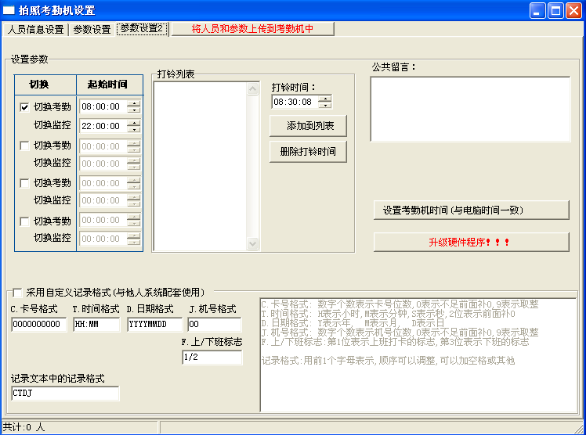

4.1.3 参数设置2

⑴“切换考勤”是指在这个时间点系统从摄像（监控）模式切换到考勤模式；“切换拍照”是指在这个时间点系统从考勤模式切换到摄像（监控）模式。系统可提供4对时间段设置，也就是说一天24小时最多可被划分为8个时段，4个时段工作在考勤模式下，4个时段工作在摄像（监控）模式下。

⑵打铃设置：设置打铃时间点并添加到左边打铃列表中，时间一到，系统自动打铃。可添加35个时间点进行打铃。

⑶公共留言：可设置公共留言（40个字以内），上传数据后在侦测考勤模式的主屏画面上显示。

⑷设置考勤机时间：设置后考勤机时间将与电脑时间同步。

⑸升级硬件程序！！！：选择程序升级包即可完成对机器硬件程序的升级。如果是U盘机，则要把升级包拷到U盘里面，然后选择硬件升级菜单项进行升级。

⑹采用自定义记录格式：可以根据需要设定要导出的考勤数据的格式，如果没有采用自定义格式则导出默认的标准格式。默认的标准考勤记录格式：八位卡号（不足八位的前面补0）+时间+日期+机号，如卡号为36962，时间为16：08，日期为2010年3月5日，机号为1，则导出数据为0003696216:082010030501。

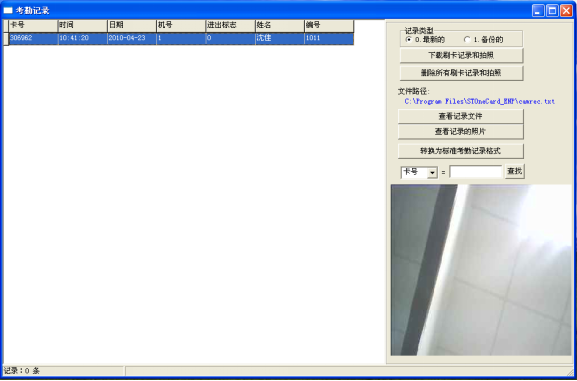

4.2 提取记录

点击下面界面中的“查询考勤记录”登陆到“考勤记录”界面。

⑴下载刷卡记录和拍照：下载考勤机上的刷卡数据和照片显示到左边表格中，并保存到软件安装目录下，刷卡记录保存为“camrec.txt”文件，照片存在“pictures”文件夹下，文件路径显示记录存放位置。

注意：下载数据请避开刷卡考勤时间，因为此期间刷卡的数据将被自动转到备份数据里面，下载新数据时将没有那些记录。

⑵删除所有刷卡记录和拍照：删除考勤机上所有的记录和照片（包括备份数据），请慎用。

注意：该过程需要1-2分钟，此间请勿动机器，否则容易引起进程冲突，导致机器不正常工作。

⑶查看记录文件；查看文件路径下的“camrec.txt”文件并显示在左边表格中。

⑷查看记录的照片；左边表格中的记录对应的照片显示在右下角，如上图示。

⑸转换为标准考勤记录格式：把左边表格中的所有记录转换成标准的考勤记录格式，并保存为默认文件“Kqrec.txt”。

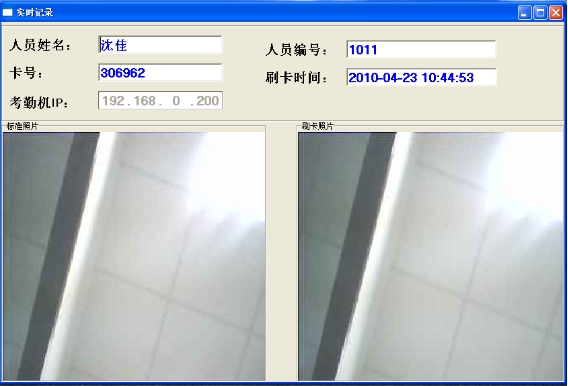

4.3 实时记录

点击下面界面中的“考勤机实时显示”登陆到“实时记录”界面（注意：通过IP访问才能使用实时显示功能）。

设置好本机IP地址以及“参数设置”中选择实时发送记录模式后，就可在“实时记录”中实时查看每个员工刷卡时传送上来的图片（如右栏所示），并可以和标准照片做对比（如左栏所示），可以有效的监控验证考勤刷卡人员，杜绝代刷卡的现象。标准照片是在一卡通软件中的核心平台下的人员照片记录，具体操作方式请参照软件说明书来完成。

5. 视频监控器IE浏览器操作

在浏览视频服务器主页前请操作以下事项：

①由于在PC端需要安装ACTIVEX控件才能正常显示视频，所以需要启动IE里的ACTIVEX控件下载和安装。方法是：打开IE，进入 工具--Internet选项--安全--自定义级别…，将“下载未签名的ActiveX控件”和“运行ActiveX控件和插件”启用。

②如果您想通过广域网访问，您需申请一个域名，可直接通过域名访问。

③打开浏览器，在地址栏内输入视频服务器的IP地址（默认的IP是192.168.0.200，该地址可手动设置，也可通过DHCP自动获取，获取到的IP可通过所在网络的路由器上查到），然后“回车”跳出提示输入用户名、密码的对话框如下图示（用户名/密码进入系统后可进行修改，默认是admin/admin）。

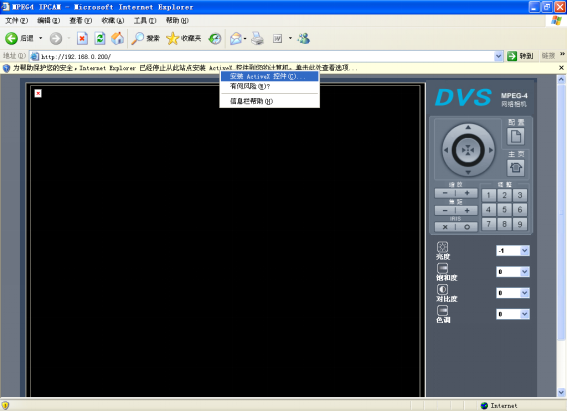

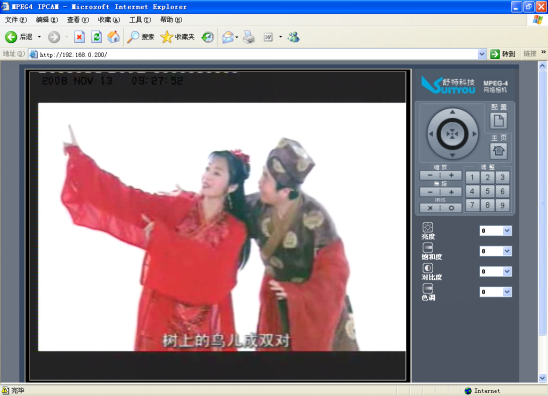

输入用户名、密码后点“确定”后就进入了视频服务器主页，如下图所示：

在跳出的警告条目处点右键，选择“安装ActiveX控件”，安装完成即可看到视频（拍照考勤机工作在监控模式下且分辨率选择VGA类型（见5.4.1④）或有外接摄像头并在考勤客户端软件“参数设置”里的“摄像头”选项“是否有外接摄像头”处打勾并点参数上传后方能正常看到视频，否则是黑屏）。

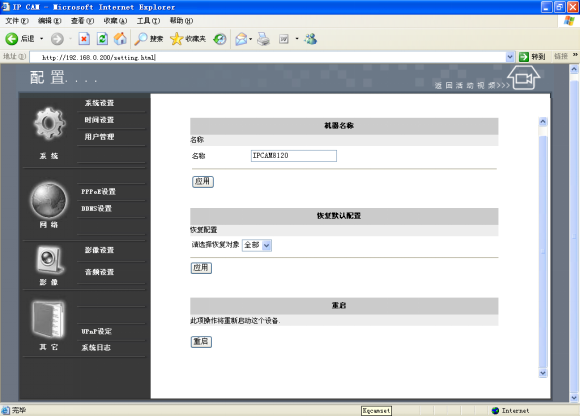

视频服务器主页主要有三个区域，一个是显示区，一个是控制区，一个是配置区。上图左边区域为显示区，右边区域为控制区，点右上角的“配置”就进入配置区如下图示。要返回显示区/控制区只要点一下右上角的即可。

配置区：主要设置视频服务器的具体参数；

显示区：显示前端传输过来的实时图像；

控制区：操作视频服务器，具体按钮操作如下介绍。

5.1 视频服务器主页

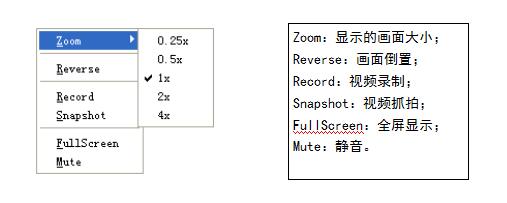

进入主页面后，浏览器显示区会显示视频服务器的画面，画面处点右键出现以下菜单。

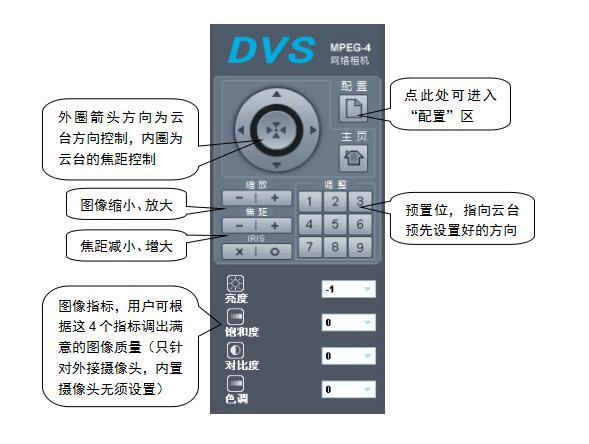

控制区各图标功能如下所述。

点“配置”进入配置区后，共有“系统”、“网络”、“影像”和“其它”四个菜单项，四个菜单又有各自的子菜单，下面将详细讲解各个菜单的功能。

5.2 系统配置

“系统”菜单项内包括“系统设置”、“时间设置”和“用户管理”三个子项。单击某个子项，即可进行相应的功能设置。

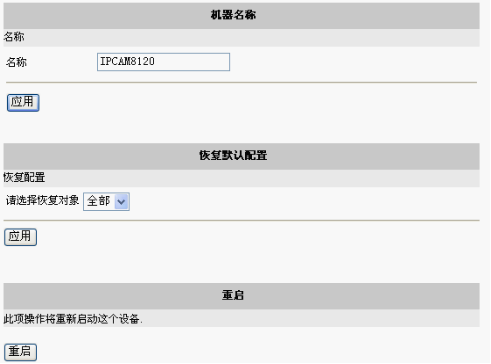

5.2.1 系统设置

修改系统设置。

①机器名称：可以在此修改机器名称，修改完点“应用”即可。

②恢复默认配置：可以在此恢复视频服务器的默认配置，点“应用”即可。

③重启：重新启动机器。一点“重启”，系统马上进行重新启动，网页无法重新返回，所以会出现网页无法显示。启动完成就重新进入网页。

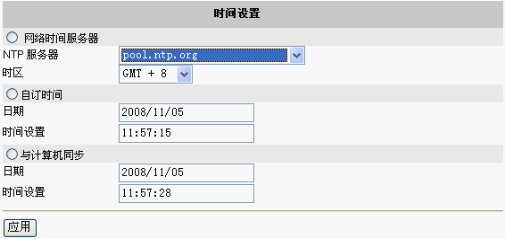

5.2.2 时间设置

设置视频服务器的日期和时间。

①网络时间服务器：与网络时间服务器同步，可以从下拉列表中选择NTP服务器，然后选择相应的时区，确认后点击“应用”即可完成时间设置。

②自订时间：可以手动设置日期和时间，设置完成后点击“应用”即可完成时间设置。

③与计算机同步：选择后点击“应用”即可实现与计算机时间同步。

5.2.3 用户设置

设置登陆视频服务器的用户名、密码和权限。

①管理员：可以完全操作视频服务器，包括查看和修改配置等，默认用户名和密码都是admin，可在此处修改新的用户名和密码；

②PTZ：普通用户，可以查看视频和控制云台，但不能修改配置，默认用户名和密码是PTZ和ptz（注意大小写），可在此处修改新的用户名和密码；

③访客：可以查看视频，但不能修改配置，默认用户名和密码都是guest，可在此处修改新的用户名和密码。

设置完后点击“应用”即可。

5.3 网络配置

“网络”菜单项内包括“ PPPoE设置”和“DDNS设置”两个子项。

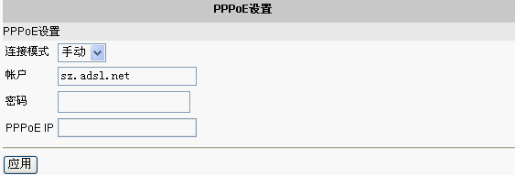

5.3.1 PPPoE设置

设置视频服务器的PPPoE参数。

①连接模式：a.“手动”：每次需输入ADSL的账户和密码后才能连上ADSL；b. “自动”：第一次设置好账号和密码，下次系统启动后就自动登录ADSL。

②帐户：填写ISP为您指定的ADSL上网帐号。

③密码：填写ISP为您指定的ADSL上网口令。

④PPPoE IP：成功连上INTERNET后获取到的公网IP。

设置完成后点击“应用”即可。

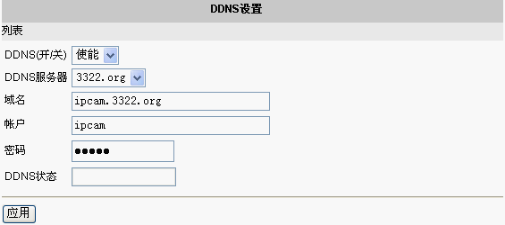

5.3.2 DDNS设置

设置视频服务器的DDNS参数。

①DDNS（开/关）：开启/关闭DDNS功能。

②DDNS服务器：选择已注册的DDNS服务器。

③域名：申请的域名。

④帐户：注册时的用户名。

⑤密码：注册时的密码。

⑥DDNS状态：如果成功连上，则在这里显示获取到的公网IP。

设置完成后点击“应用”即可。

注意：由于电信的80端口已封闭，如果用电信的网络则此功能无法使用。

5.4 影像配置

“影像”菜单项内包括“影像设置”和“ 音频设置” 两个子项。

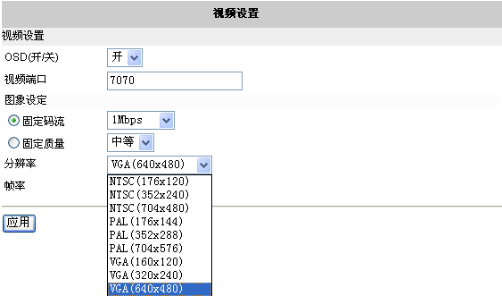

5.4.1 影像设置

设置视频服务器的影像参数。

①OSD（开/关）：屏幕上时间标签开/关。

②视频端口：设置端口号，便于一些播放器如VLC直接输入IP地址和这个端口号来访问，可任意设置成一个没被占用的端口号，使用默认的7070。

③图像设定分为固定码流和固定质量两项。

固定码流：网络的流量，64Kbps-3Mbps可调，可根据实际的网络情况设置；

固定质量：要根据实际的网络情况设置，网络速度快可设置成较高质量，最好的是“极好”，最差的是“中等”，与固定码流的设置成互斥的关系，即这个如果设置了那固定码流的设置就无效了，反之亦然。

④分辨率：根据输入视频源而定，有三个类型：NTSC、PAL和VGA。如果有外接摄像头，根据摄像头具体类型选择是NTSC或PAL；如果使用内置摄像头，则必须选择VGA类型。类型没选对，在网页上是看不到输出视频的。

⑤帧率：每秒的帧，5-30帧每秒可调，可根据实际网络情况设置。

设置完成后，点“应用”使之生效。

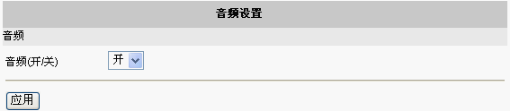

5.4.2 音频设置

 开启/关闭音频输入，选定后点击“应用”即可。

5.5 其它配置

“其它”菜单项内包括 “UPnP设定”和“系统日志” 两个子项。

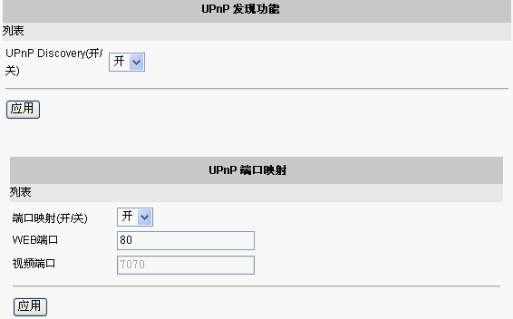

5.5.1 UPnP设定

UPnP设置。

⑴UPnP 发现功能：

UPnP Discovery（开/关）：开启/关闭UPnP发现功能。开启后，就可以在PC机的“网上邻居”里直接看到该设备。

⑵UPnP端口映射：

①端口映射（开/关）：开启/关闭UPnP端口映射；

②WEB端口：WEB端口号，使用默认的80；

③视频端口：视频端口号，使用默认的7070。

5.5.2 系统日志

可查询系统日志和移动侦测日志，点击要查询日志即可查看到相应的日志。
